活性炭吸附箱

  • 0519-85780728
  • 关键词:活性炭吸附箱 活性炭吸附装置 活性炭过滤器 活性碳过滤器
  • 立即咨询
    • 活性炭吸附箱
    • 活性炭吸附箱
    • 活性炭吸附箱
    • 活性炭吸附箱
  • 产品介绍
  • 设备选型
  • 关于我们

活性炭吸附箱概述


        活性炭吸附箱是以活性炭为主要吸附物质用于废气吸附及废水深度处理的装置。其中,活性炭是用木材、煤、果壳等含碳物质在高温缺氧条件下活化制成,它具有非常大的比表面积(500-1700m2/g)和很高的吸附能力,正是由于活性炭的这种特性,常用于有机气体的吸附,包括苯、酯、醇、酮、醛、酚、汽油等场合。活性炭吸附法对低浓度、大风量或间歇作业产生的废气有其独特优点。也常与喷淋吸收塔UV光解催化装置催化燃烧装置组合使用。


       DAHT系列活性炭吸附箱是我公司研制生产的一种废气过滤吸附的环保设备产品,活性炭吸附箱由箱体和装填在箱体内的吸附单元组成,采用具有高吸附能力的活性炭作为吸附材料,能够同时处理多种混合废气。活性炭吸附箱箱体可采用不锈钢、碳钢或PP板等材质制作,具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点。


       废气由风机提供动力,负压进入活性炭吸附箱后进入活性炭吸附层,由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力,因此当活性炭吸附剂的表面与气体接触时,就能吸引气体分子,使其浓聚并保持在活性炭表面,此现象称为吸附。利用活性炭的吸附能力,使废气与大表面的多孔性活性炭吸附剂相接触,废气中的污染物被吸附在活性炭表面上,使其与气体混合物分离,净化后的气体高空排放。


活性炭吸附箱概述


活性炭吸附箱功能用途


      活性炭吸附箱采用高质量的活性炭作为吸附剂,利用吸附剂本身的表面作用力以及非常大的比表面积,在有机废气与吸附剂充分接触的过程中,吸附剂将有机废气分子吸附于表面,从而达到去除有机废气的目的。


       活性炭吸附箱主要用作工业废气处理及各种化工车间里、涂装、喷漆、家电、制鞋、塑料挥发或渗漏出有害废气处理的净化及臭味的消除,最宜适用于低浓度(10~100ppm)的不适宜采用直接燃烧或催化燃烧和回收处理的有机废气,尤其对大风量的处理场所,可获得满意的经济效益和社会效益。


       活性炭吸附箱根据吸附单元的数量和风量共分为多种规格,并且选择不同的填料可以处理多种不同废气,主要包括三大类:

1.酸性废气,例如H2SO4、HCL、HF等;

2.酸性废气,例如NH3等;

3.有机废气和臭味,例如:苯类、酚类、醇类、醚类、酊类等;


活性炭吸附箱图片

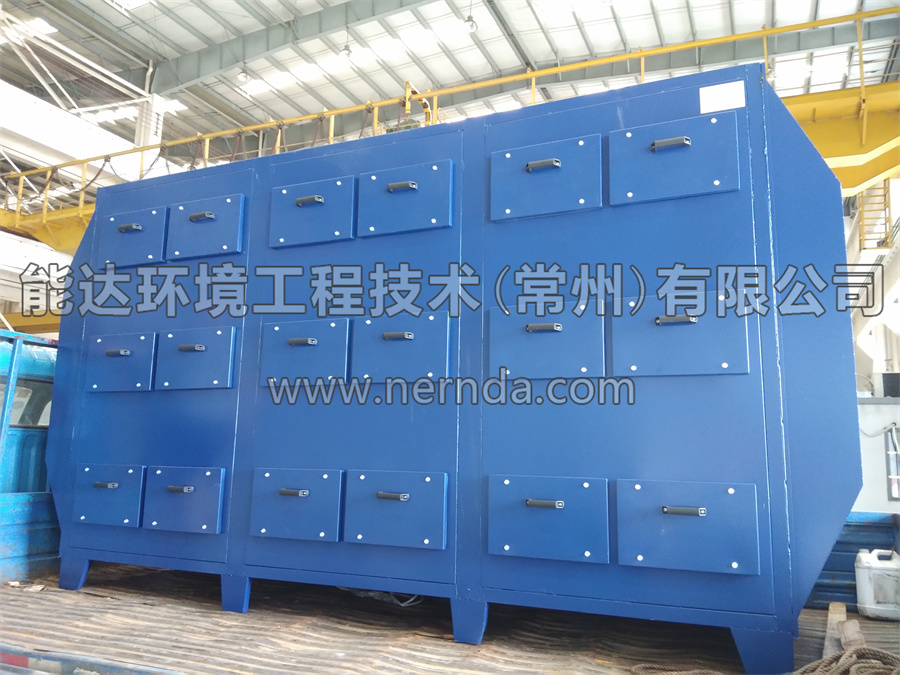

活性炭吸附箱照片1

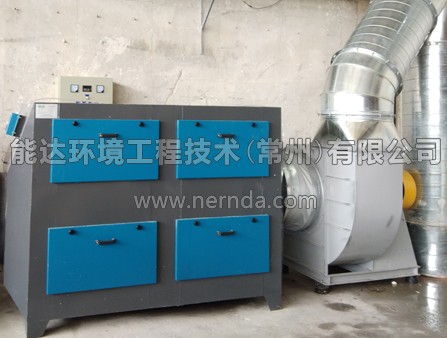

活性炭吸附箱照片2

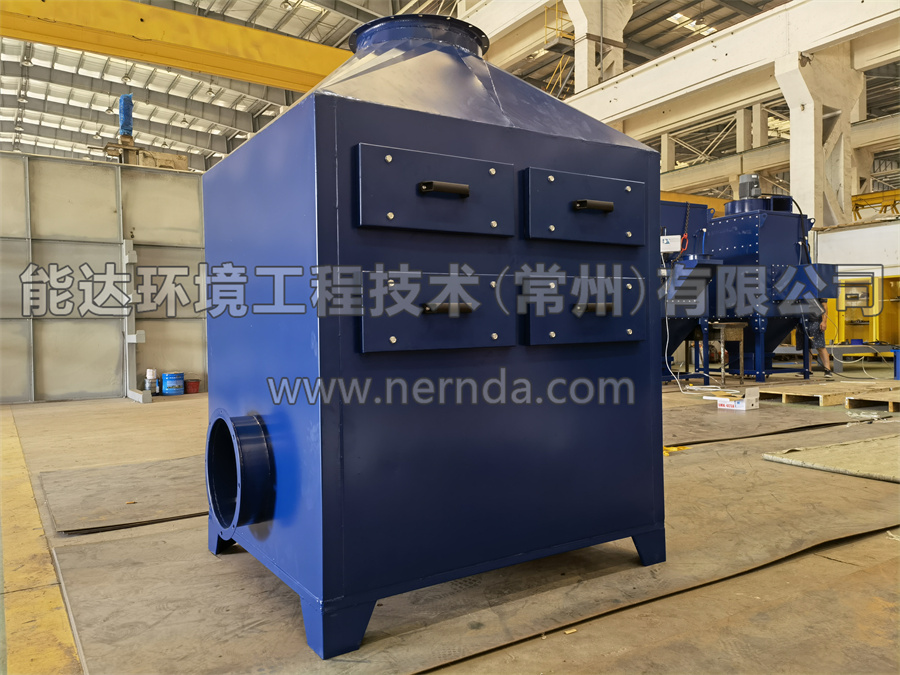

活性炭吸附箱照片3


活性炭吸附箱照片4


活性炭吸附箱工作原理


  活性炭是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔—毛细管。这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体(杂质)充分接触;当这些气体(杂质)碰到毛细管时就被吸附,从而起到净化气体的作用。


       根据吸附过程中活性炭分子和污染物分子之间作用力的不同,可将吸附分为两大类:物理吸附和化学吸附(又称活性吸附)。在吸附过程中,当活性炭分子和污染物分子之间的作用力是范德华力(或静电引力)时称为物理吸附; 当活性炭分子和污染物分子之间的作用力是化学键时称为化学吸附。


      物理吸附主要发生在活性炭去除液相和气相中杂质的过程中。活性炭的多孔结构提供了大量的表面积,从而使其非常容易达到吸收收集杂质的目的。就象磁力一样,所有的分子之间都具有相互引力。正因为如此,活性炭孔壁上的大量的分子可以产生强大的引力,从而达到将介质中的杂质吸引到孔径中的目的。必须指出的是,这些被吸附的杂质的分子直径必须是要小于活性炭的孔径,这样才可能保证杂质被吸收到孔径中。这也就是为什么我们通过不断地改变原材料和活化条件来创造具有不同的孔径结构的活性炭,从而适用于各种杂质吸收的应用。


       除了物理吸附之外,化学吸附也经常发生在活性炭的表面。活性炭不仅含碳,而且在其表面含有少量的化学结合、功能团形式的氧和氢,例如羧基、羟基、酚类、内脂类、醌类、醚类等。这些表面上含有的氧化物或络合物可以与被吸附的物质发生化学反应,由于化学键强,对污染物分子的结构影响较大,故可把化学吸附看做化学反应。


      简言之,活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力,当此固体表面与废气接触时,就能吸引气体分子,使其浓聚并保持在固体表面,污染物质及气味从而被吸附。活性炭使用一段时间后,吸附了大量的有机污染物,逐步趋向饱和,丧失了工作能力,同时,系统阻力也增大。因此,应定期进行活性炭的再生或更换。


活性炭


活性炭吸附箱工艺流程



活性炭吸附箱工艺流程


       车间有机废气通过吸气罩收集,在排风机作用下,经过管道输送进入干式过滤器,再进入活性炭吸附箱,有机污染物被活性炭吸附,净化后的气体经风机增压后达标排放。活性炭吸附饱和后,请专业厂家再生后回用。


不含尘有机废气活性炭吸附工艺图


不含尘有机废气活性炭吸附工艺图

含尘有机废气/高温废气处理活性炭吸附工艺图

含尘有机废气/高温废气处理活性炭吸附工艺图


活性炭吸附箱结构图


       活性炭吸附箱主要由:箱体、支架、过滤器、吸附单元、压差表、装卸料门(阀)、检修爬梯护栏等组成。


       活性炭吸附箱型式可设计为:立式、横卧式、圆桶式,材质可采用304、碳钢、PP、 FRP等。常用填充活性炭有椰壳及煤质活性炭,内部可进行防腐处理,具有抗强酸碱及盐份的腐蚀,在长期运转使用状况下,不受其它因素氧化腐蚀。主结构体厚度须根据各型号及处理量确定,且具有足够补强,能够负担结构体及运转中所需的负荷,并配备必要的操作平台。


      吸附单元是活性炭吸附箱内安装的核心部件。每个吸附单元根据设计装填有一定量的吸附剂(颗粒活性炭、蜂窝状活性炭、活性炭纤维等)。吸附单元在活性炭吸附箱箱体内分层抽屉式安装,能够非常方便从两侧的检查门取出,并且检查门开启方便、密封严密。也可以采用整体式结构从上部装料,底部卸料的结构。


活性炭吸附箱结构图1


活性炭吸附箱结构图2


活性炭吸附箱结构图3

活性炭吸附箱应用范围


活性炭吸附箱应用范围


1.活性炭吸附箱主要用于大风量低浓度的有机废气处理;

2.活性炭吸附剂可处理净化多种有机和无机污染物:苯类、酮类、醇类、醚类、烷类及其混合类有机废气、酸性废气、碱性废气;

3.对《国家恶臭污染控制标准》中规定的八大恶臭物质硫化氢、氨、甲硫醇、甲硫醚、二硫化碳、苯乙烯、二甲二硫均能有效去除;

4.主要用于制药、冶炼、化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷及环保脱硫、除臭和各种工业生产车间产生的有害废气的净化处理;


活性炭吸附箱特点


● 采用优质活性碳作为吸附媒介;

● 能同时处理多种混合废气;

● 吸附效率高,可达90%以上;

● 结构简单,维护方便;

● 设计合理,运行效果稳定;


活性炭吸附箱型号

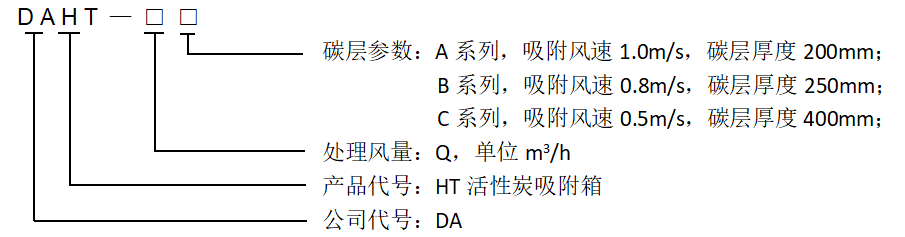

以下为我公司活性炭吸附箱的型号命名规则,相关参数所表示的含义如下所述。


活性炭吸附箱型号

示例:

DAHT-5000B:表示处理风量为5000m3/h的活性炭吸附箱,碳层吸附风速0.8m/s,厚度250mm。


活性炭吸附箱技术参数表


产品型号

风量 (m3/h)

外形尺寸(mm)

进出口(mm)

主体材质

吸附风速(m/s)

碳层厚度(mm)

活性炭质量(kg)

DAHT-3000

3000

1000*900*1000

300

Q235-A

1

200

110

1050*1000*1100

300

Q235-A

0.8

250

170

1200*1000*1700

300

Q235-A

0.5

400

435

DAHT-5000

5000

1000*1100*1350

400

Q235-A

1

200

180

1050*1400*1350

400

Q235-A

0.8

250

285

1200*1400*2000

400

Q235-A

0.5

400

725

DAHT-10000

10000

1900*1000*1750

550

Q235-A

1

200

360

2200*1100*1750

550

Q235-A

0.8

250

565

2400*1400*2200

550

Q235-A

0.5

400

1445

DAHT-15000

15000

2500*1200*1750

650

Q235-A

1

200

540

2950*1300*1750

650

Q235-A

0.8

250

850

3300*1400*2200

650

Q235-A

0.5

400

2170

DAHT-20000

20000

2500*1200*2200

750

Q235-A

1

200

720

2900*1300*2200

750

Q235-A

0.8

250

1130

3850*1600*2200

750

Q235-A

0.5

400

2900

DAHT-25000

25000

2900*1400*2200

850

Q235-A

1

200

900

3400*1500*2200

850

Q235-A

0.8

250

1410

4400*1800*2500

850

Q235-A

0.5

400

3620

DAHT-30000

30000

3300*1600*2200

950

Q235-A

1

200

1080

3900*1700*2200

950

Q235-A

0.8

250

1700

5100*1800*2500

950

Q235-A

0.5

400

4340

DAHT-35000

35000

3100*1600*2700

1000

Q235-A

1

200

1260

3650*1700*2700

1000

Q235-A

0.8

250

1980

4900*2000*2700

1000

Q235-A

0.5

400

5060

DAHT-40000

40000

3400*1700*2700

1100

Q235-A

1

200

1450

4100*1800*2700

1100

Q235-A

0.8

250

2260

5950*2100*2700

1100

Q235-A

0.5

400

5780

DAHT-45000

45000

3750*1800*2700

1150

Q235-A

1

200

1630

4450*1900*2700

1150

Q235-A

0.8

250

2540

6600*2200*2700

1150

Q235-A

0.5

400

6500

DAHT-50000

50000

4050*2000*2700

1200

Q235-A

1

200

1810

4850*2100*2700

1200

Q235-A

0.8

250

2825

7200*2400*2700

1200

Q235-A

0.5

400

7230




活性炭吸附箱设计选型


 只有科学合理的设计,才能保证活性炭吸附箱的吸附效果,因此在设计时应考虑到以下几点:


1. 有机气体的物理特性:有机气体的温度、湿度、浓度等是我们设计时必须要了解的,特别是有机气体的浓度,它是我们设计活性炭箱的重要依据之一。


2. 有机气体的化学特性:有机气体的气体分子量是我们设计时的又一个重要依据之一。另外气体中是否混有酸性、碱性气体,这两种气体会腐蚀主体材料,所以在设计时也应该考虑到,并在气体进入活性炭吸附箱之前将这两种气体处理掉。


3. 其他因素:设计的处理风量、活性炭吸附箱每天的工作时间、活性炭的更换频率,在设计时都要向客户详细地了解。


4. 进口温度如高于50℃的废气应増加冷却系统后才能进入吸附箱,废气冷却散热量由工艺设计确定。


5. 若使用单位废气中有严重的漆雾或颗粒物,必须增加与活性炭吸附箱配套的漆雾净化器或除尘装置。


活性炭吸附箱安装示意图


活性炭吸附箱安装示意图

核心优势

制造能力


  本公司拥有标准化的生产车间,拥有多台钣金设备、焊接设备、金加工设备及吊装设备,拥有自主检测设备、手段完善。


服务流程



1. 售前服务

本公司有专业的工程师负责免费的售前技术服务,包括: 活性炭吸附箱选型、安装、使用、维护保养等技术咨询,提供活性炭吸附箱及系统设计方案。


2. 售中服务

在合同原则下,我们将会根据用户的使用情况,对活性炭吸附箱做进一步的优化设计,确保用户安装使用方便。 当活性炭吸附箱安装完毕后,如需协助调试,我们将会派员到现场服务。


3. 售后服务

7*24小时的运维服务。活性炭吸附箱保修期内,在满足使用条件并正确操作情况下,我们免费维修 。对所销售产品提供终生的维修服务。


活性炭吸附箱发货现场


活性炭吸附箱发货现场1


活性炭吸附箱发货现场2


活性炭吸附箱发货现场3


活性炭吸附箱工程案例

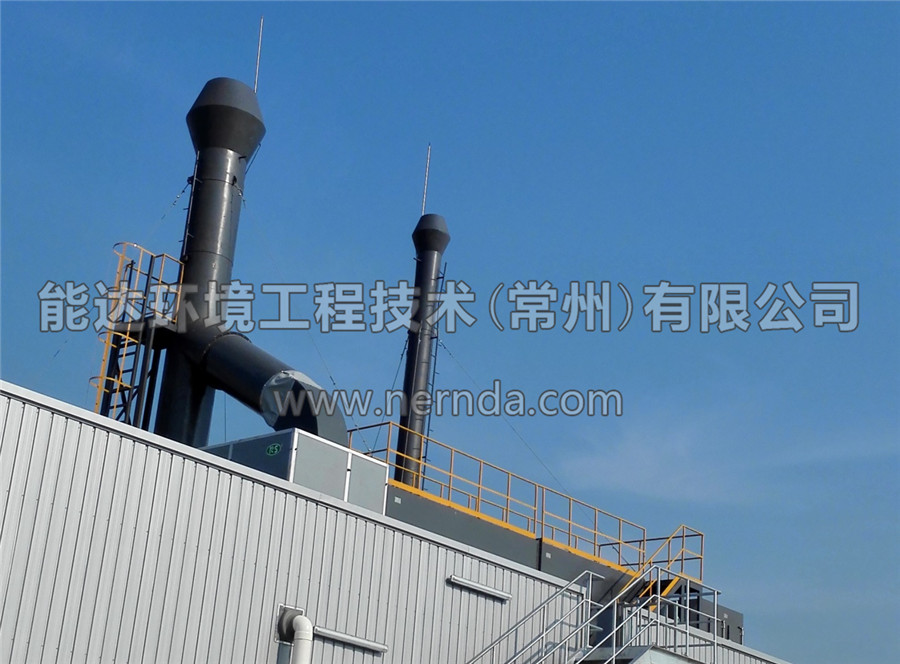

活性炭吸附箱工程案例1

 活性炭吸附箱工程案例2 活性炭吸附箱工程案例3

应用:有机废气净化处理
客户:江苏某公司
概述:使用1套活性炭吸附箱,处理风量10000m3/h

应用:有机废气净化处理
客户:江苏某公司
概述:使用1套活性炭吸附箱,处理风量5000m3/h

应用:有机废气净化处理
客户:江苏某公司
概述:使用1套活性炭吸附箱,处理风量10000m3/h


活性炭吸附箱工程案例4


应用:有机废气净化处理

客户:江苏某公司

概述:使用2套活性炭吸附箱,处理风量60000m3/h


活性炭吸附箱工程案例5


应用:有机废气净化处理

客户:江苏某公司

概述:使用1套活性炭吸附箱,处理风量25000m3/h


活性炭吸附箱工程案例6


 应用:有机废气净化处理

客户:江苏某公司

概述:使用1套活性炭吸附箱,处理风量3000m3/h


活性炭吸附箱工程案例7


应用:有机废气净化处理

客户:江苏某公司

概述:使用1套活性炭吸附箱,处理风量10000m3/h
