不锈钢喷淋塔

  • 0519-85780728
  • 关键词:不锈钢喷淋塔 喷淋洗涤塔 喷淋吸收塔 碳钢喷淋塔
  • 立即咨询
    • 不锈钢喷淋塔
    • 不锈钢喷淋塔
    • 不锈钢喷淋塔
    • 不锈钢喷淋塔
  • 产品介绍
  • 设备选型
  • 关于我们

不锈钢喷淋塔产品概述


       不锈钢喷淋塔是一种既可以除尘又可以吸收净化废气的环保装备,也被称为喷淋塔、洗涤塔、填料吸收塔等,具有除尘和废气吸收效果显著、综合性价比高等优势,特别适用于处理高温烟气,已经成为工业废气处理行业中不可或缺的设备。


       不锈钢喷淋塔根据设计分为立式和卧式喷淋塔,立式结构的工作原理为气液两相立逆接触,卧式结构的工作原理为气液两相交叉流接触,废气通过填料层段和液相接触吸收中和,从而达到净化效果。喷淋洗涤可同时起到冷却废气、去除废气中夹杂颗粒的作用,吸收净化后的气体再经过除雾段处理后,排入大气中。洗涤吸收后,废液收集至集水槽中,再排放至废水系统处理。


       立式不锈钢喷淋塔一般为圆形塔体,卧式不锈钢喷淋塔一般为方形塔体,具体结构由进风段、布气层、填料层、喷淋段、脱水除雾层、出风段、水槽、循环泵浦、自动加药及PH监测等组成。常用材料有不锈钢、碳钢、PP、FRP等。


不锈钢喷淋塔结构


不锈钢喷淋塔功能用途


       不锈钢喷淋塔广泛应用于各种化工、电工电子、冶金、工业生产等多种领域的气体净化工艺,可处理硫酸雾、盐酸雾、铬酸雾、硝酸雾、磷酸雾、氯化氢、氟化氢、硫化氢、氰化氢等主要有害气体。本塔利用填料及气液交换塔盘进行气液交换,达到净化废气的目的。


       不锈钢喷淋塔可配备气体在线分析仪、PH控制计、差压变送器、压力传感器、流量传感器、电导率仪、液位控制计、电磁阀、变频器及控制柜等组成的控制系统,以上控制情况可以远传至控制室,使管理人员一目了然,并有故障报警,便于管理与维护。


不锈钢喷淋塔图片


不锈钢喷淋塔两种外观形式选择

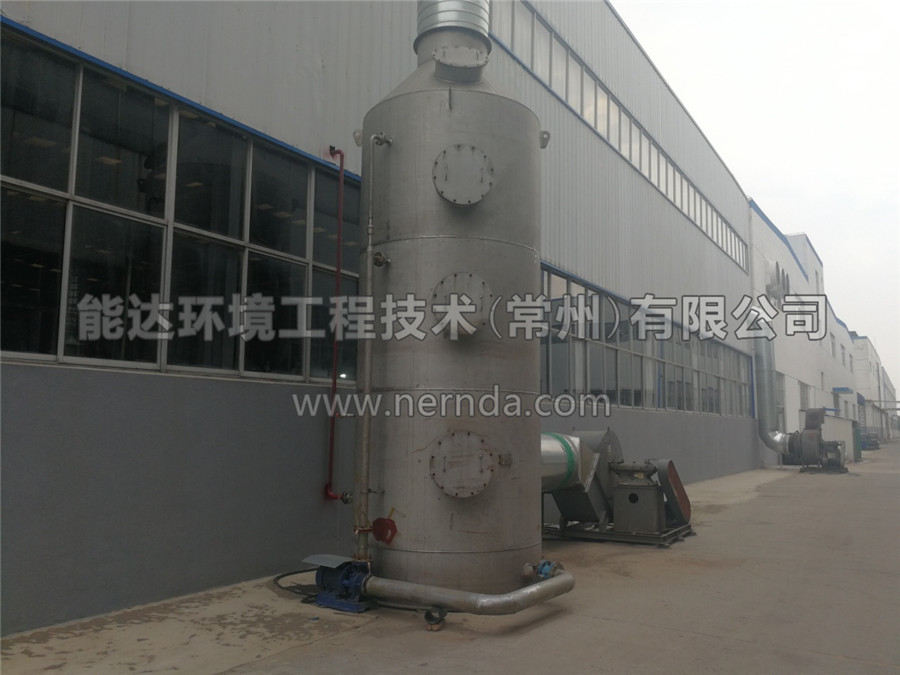

不锈钢喷淋塔安装案例1

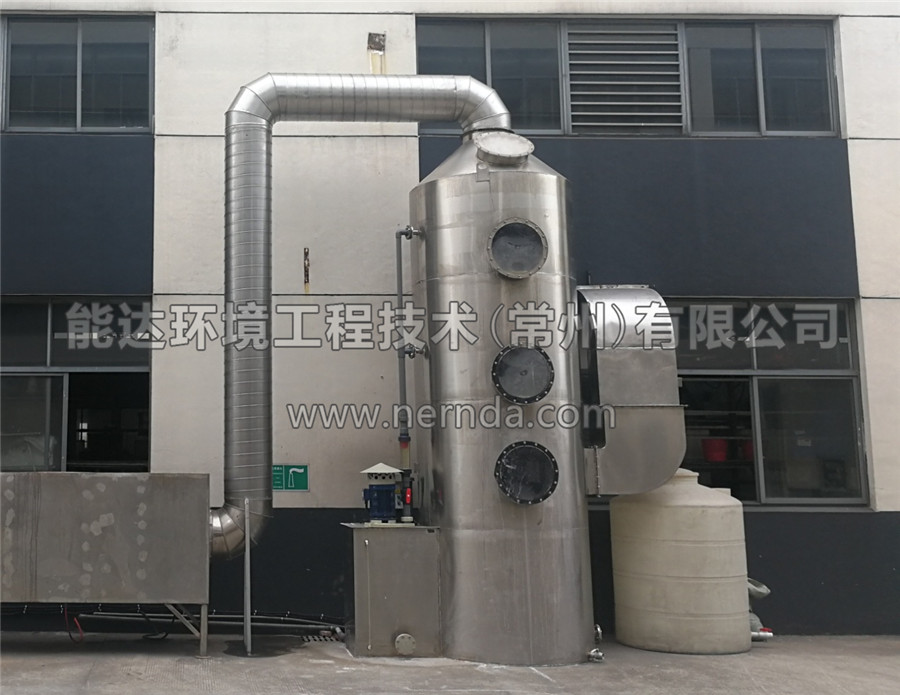

不锈钢喷淋塔安装案例2


不锈钢喷淋塔安装案例4


不锈钢喷淋塔安装案例5


不锈钢喷淋塔工作原理


       有机废气在风机的作用下进入不锈钢喷淋塔,流经填料层时,洗涤液自喷嘴均匀喷洒于填料表面以保持湿润,同时废气及洗涤液在充分润湿的填料层接触,并产生化学吸收作用,将废气中的污染物吸收于洗涤液中,达到去除污染物质的目的。然后此饱含水分的气体经过除雾层除去多余的水分后排放至大气中,而除去的水分流回循环洗涤液系统重新回收利用,或经由集水槽,再排放至废水处理系统。不锈钢喷淋塔主要利用塔中的填料层,提高废气与吸收液直接的接触比,从而提高废气的净化处理效果。



不锈钢喷淋塔工作原理

填料:


       主要功能为增加液体与气流之间的接触面积,进而增加其反应吸收的面积,所以选用大比表面积而且抗腐蚀性强的PE材质作为填充物,同时气流压降小、低水力阻的填料也可以减少风机功率损耗。


PH控制系统:


       吸收液的PH值,对于各类酸碱废气的吸收效率影响很大,设置PH控制系统,调整循环水洗液的PH值,有利于提高酸碱废气的吸收效率。其PH值Lo点设为7,db差值为0.5。PH探头主要用于探测循环液中的PH值含量,当PH值呈酸性或者碱性时,自动加药系统会自动从加药桶中抽出药剂加入到循环液体层中,从而保证洗涤液的清洁效果。


常用的化学吸收剂包括下列几种:


(1)碱性溶液


       碱性吸收液常用含有 1%~10%的氢氧化钠溶液,对消除酸性废气效果显著,其它如硫化氢、甲硫醇、硫化甲基、二硫化甲基、低级脂肪酸等臭味的物质,处理效果也很显著。


(2)酸性溶液


       酸液洗涤主要用于消除由氨等碱性气体所致臭味,一般使用硫酸 (0.5%-5%的溶液)作为洗涤液。


(3)次氯酸钠溶液


       次氯酸钠一般与酸碱性吸收液一起使用。对于其它方法很难消除的硫化甲基,使用次氯酸钠吸收液的控制效果甚佳。处理高浓度臭气时,次氯酸钠溶液浓度(氯浓度)约为500~2000 ppm;而处理较低浓度臭气时,使用次氯酸钠溶液浓度约50~500 ppm。以各项氧化剂的性能而言,次氯酸钠便宜,处理效果好,所以使用广泛。


不锈钢喷淋塔工艺流程


       车间废气通过吸气罩收集,在风机作用下,经过管道输送进入不锈钢喷淋塔,气体污染物被喷淋塔喷淋净化吸收,净化后的气体检查后达标排放。不锈钢喷淋塔处理后的废液,请倒入废水处理池或进入废水处理系统。




不锈钢喷淋塔结构图



不锈钢喷淋塔结构图1


不锈钢喷淋塔结构图2


不锈钢喷淋塔说明


1.规格:主要为立式,也可根据客户要求订制卧式喷淋塔。


2.材质:可根据客户需要订制碳钢、不锈钢、PP材质的喷淋塔。


3.循环吸收液:可直接用自来水,也可根据废气的种类在循环液内加入酸液或碱液。


4.填料层:不锈钢喷淋塔的填料可根据需要选择不锈钢、陶瓷或PP材料,常用填料有鲍尔环、泰勒花环、空心球、拉西环等,填料层表面有视窗,便于清洗观察填料层内的情况。填料层的主要功能是打散空气层中的废气,使废气均匀分布于填料表面,通过喷淋而下的洗涤液使废气得到充分的净化。


5.喷淋层:吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统,在填料层上方安装有空心锥型喷嘴,并能120度旋转无堵塞,其作用是将喷淋液雾化。喷嘴可根据需要选择不锈钢、陶瓷或PP材料。喷淋液由循环泵输送到喷嘴,喷入废气中。喷淋系统能使喷淋液在吸收塔内均匀分布,流经每个喷淋层的流量相等。喷淋层有一个独立的视窗,便于检查喷淋头的工作状况。


6.除雾层:用于分离废气携带的液滴。吸收塔除雾器布置于吸收塔顶部结尾一个喷淋组件的上部,常用除雾器有折流板、丝网、填料等。废气穿过喷淋层后,再连续流经除雾层时,液滴由于惯性作用,被留在除雾器上。由于被滞留的液滴也含有固态物,因此存在除雾器结垢的风险,需定期进行清洗。


7.喷淋液循环泵:吸收塔循环泵安装在吸收塔旁,用于吸收塔内喷淋液的再循环。可以采用卧式或立式离心泵,包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,势能和动能都能得到提高,从而能够被输送到高处或远处。同时,在泵的入口形成负压,使流体能够被不断吸入。泵头一般采用耐腐蚀材料制成。

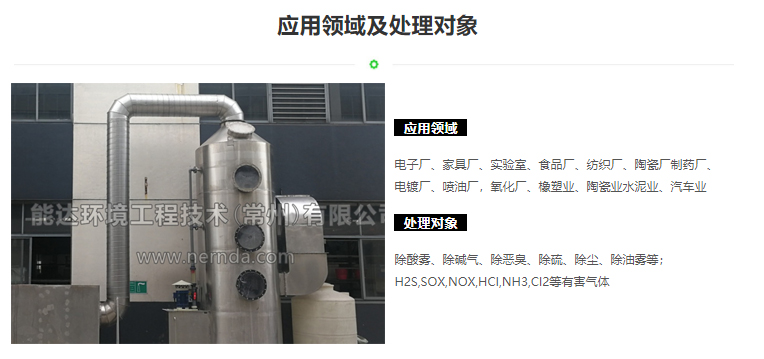

不锈钢喷淋塔应用范围

不锈钢喷淋塔应用范围


不锈钢喷淋塔主要应用于


1.在除尘领域中作为湿式除尘器,广泛用于喷漆行业漆雾除尘,净化后的气体除尘效果明显。

2.广泛用于印刷、蓄电池、有色金属冶炼、军工等行业的铅烟尘或蒸气的污染控制。

3.化工、冶炼、电镀、显象管、印染、制药、仪表、电子仪表、机械制造等行业的酸洗废气或其他废气净化。

(1)各种有害气体如H2S、SOx、NOx、HCI、NH3、CI2等气体的处理;

(2)垃圾中转站、污水处理场的除臭装置;

(3)半导体光电业的排气处理;

(4)垃圾填埋场的渗出水、贮留池废气处理;

(5)焚化炉及工业炉等排放的废气处理。


不锈钢喷淋塔特点


● 方法简单,处理成本低;

● 处理效率高,适用范围广;

● 不锈钢喷淋塔占地面积少,安装方便;

● 多种材料可选,玻璃钢FRP、聚丙烯PPH、不锈钢304、316L等;

● 压降小,适用于大风量;

● 不锈钢喷淋塔运行可靠,灵活性大,维护简单、方便;

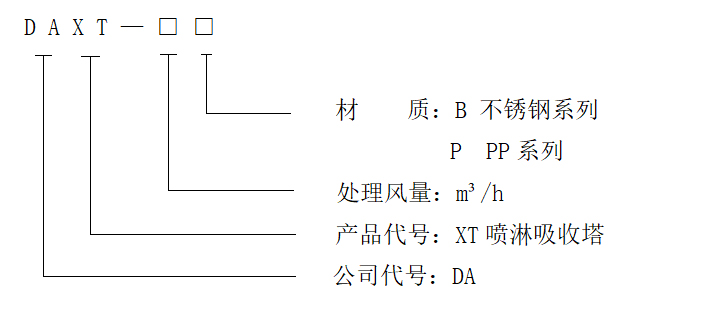

不锈钢喷淋塔型号说明


不锈钢喷淋塔型号说明

不锈钢喷淋塔技术参数


A酸碱吸收系列


设备型号

风量   m3/h

直径Ф mm

高度H   mm

进风口Ф  mm

出风口Ф   mm

DAXT-3000A

3000

1030

4300

300

300

DAXT-5000A

5000

1300

4600

400

400

DAXT-10000A

10000

1800

4750

550

550

DAXT-15000A

15000

2300

4840

700

700

DAXT-20000A

20000

2600

5500

800

800

DAXT-25000A

25000

3000

6200

900

900

DAXT-30000A

30000

3200

6500

1000

1000

DAXT-35000A

35000

3500

6700

1100

1100

DAXT-40000A

40000

3800

7120

1180

1180

DAXT-45000A

45000

4000

7340

1200

1200

DAXT-50000A

50000

4200

7500

1330

1330


注:二层喷淋、二层填料,空塔流速1m/s。


B热气洗涤、有机气体吸收系列


设备型号

风量   m3/h

直径Ф  mm

高度H   mm

进风口Ф  mm

出风口Ф  mm

DAXT-3000B

3000

750

3965

300

300

DAXT-5000B

5000

900

4015

400

400

DAXT-10000B

10000

1330

4430

550

550

DAXT-15000B

15000

1620

4630

700

700

DAXT-20000B

20000

1880

4840

800

800

DAXT-25000B

25000

2100

5000

900

900

DAXT-30000B

30000

2300

5300

1000

1000

DAXT-35000B

35000

2500

5500

1100

1100

DAXT-40000B

40000

2660

6000

1180

1180

DAXT-45000B

45000

2800

6100

1200

1200

DAXT-50000B

50000

3000

6200

1330

1330


注:二层喷淋、二层填料,空塔流速2m/s。


1.上表数据为参考值,实际中请以设计图为准。

2.其他未列出的规格,亦可咨询我司。


1.喷嘴布置:


       喷淋塔内喷嘴的布置应使喷淋塔横截面被喷淋液完全、均匀地覆盖。一般都采用多层喷嘴的布置方式,相邻两层间的喷嘴呈交错布置。两层间的距离为1~2m。每个喷淋层上必须布置足够数量的喷嘴,相邻喷嘴喷出的水雾相互搭接叠盖,不留空隙,使喷出的液滴完全覆盖喷淋塔的整个断面,而且要尽可能减少沿塔壁流淌的液体量,同时要降低喷淋液对塔壁的直接冲刷磨损。


2.喷淋覆盖率:


      喷嘴喷出的液体必须能够完全覆盖离喷嘴出口一定距离的喷淋塔截面,防止喷淋塔内出现没有喷淋液的区域而产生气体短路问题。一般要求每个喷淋层的喷淋覆盖率以200%-300%为宜。喷淋覆盖率可按下式计算: 喷淋覆盖= Nm×Am/A

式中: Nm—每个喷淋层内喷嘴数量;

Am—距离喷嘴出口一点距离处计算出的每个喷嘴喷淋面积,㎡;

A  —距离喷嘴出口一点距离处的喷淋塔横截面积,㎡。


3.喷淋液滴粒径及主要设计参数:


       选择合适的喷淋液滴粒径是确定喷淋塔主要设计参数的先决条件。众所周知,在相同的喷淋条件下,雾化液滴粒径愈大,其比表面积愈小,除尘吸收效率越低。但液滴粒径太小,易被汽化或者被气流带走,增加了除雾器的负荷,而且直接减少了喷淋洗涤的液滴量,同样会影响除尘效率。


不锈钢喷淋塔安装示意图


不锈钢喷淋塔安装示意图



不锈钢喷淋塔发货现场


不锈钢喷淋塔发货现场1


不锈钢喷淋塔工程案例


不锈钢喷淋塔工程案例1


应用:酸性废气净化处理

客户:江苏某公司

概述:使用1套不锈钢喷淋塔,处理风量20000m3/h


不锈钢喷淋塔工程案例2


应用:酸性废气净化处理

客户:江苏某公司

概述:使用1套不锈钢喷淋塔,处理风量10000m3/h


不锈钢喷淋塔工程案例3


应用:酸性废气净化处理

客户:江苏某公司

概述:使用2套不锈钢喷淋塔,处理风量50000m3/h  点击查看详情介绍>>


不锈钢喷淋塔工程案例4


应用:酸性废气净化处理

客户:江苏某公司

概述:使用1套不锈钢喷淋塔,处理风量3000m3/h


不锈钢喷淋塔工程案例5


应用:化工废气净化处理

客户:江苏某公司

概述:使用1套pp喷淋塔,处理风量10000m3/h


不锈钢喷淋塔工程案例6


应用:化工废气净化处理

客户:江苏某公司

概述:使用2套PP喷淋塔,处理风量8000m3/h


不锈钢喷淋塔工程案例7


应用:涂装废气净化处理

客户:江苏某公司

概述:使用2套不锈钢喷淋塔,处理风量20000m3/h


不锈钢喷淋塔工程案例8


应用:酸性废气净化处理

客户:江苏某公司

概述:使用1套PP喷淋塔,处理风量3000m3/h

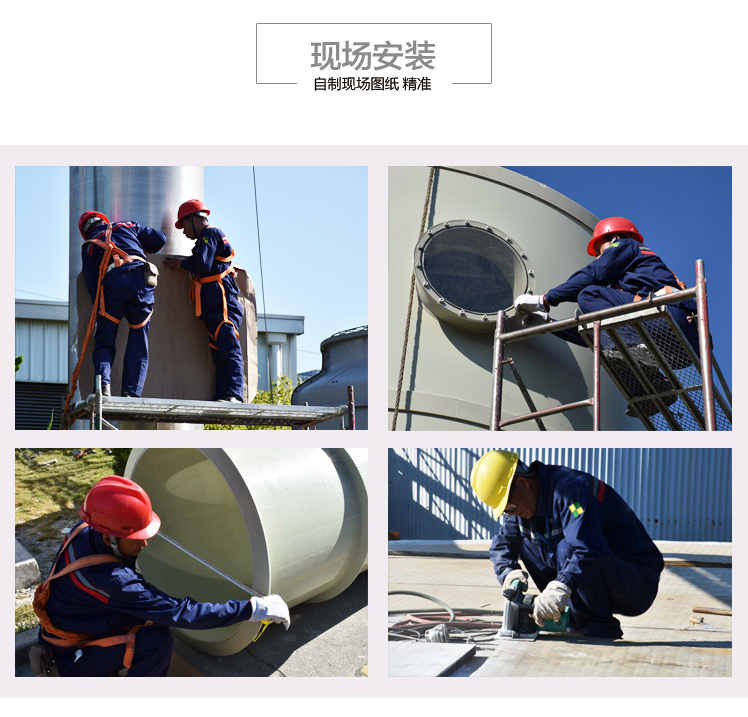

不锈钢喷淋塔现场安装


不锈钢喷淋塔定制流程


不锈钢喷淋塔定制流程
