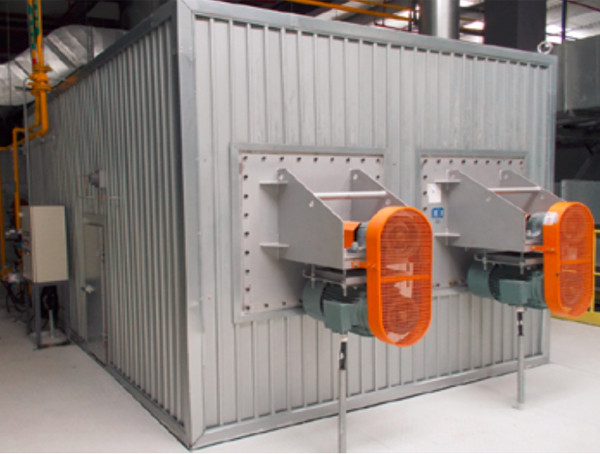

余热回收系统

  • 0519-85780728
  • 关键词:
  • 立即咨询
    • 余热回收系统
    • 余热回收系统
    • 余热回收系统
  • 产品介绍
  • 设备选型
  • 关于我们

产品概述


  在工业生产过程中,会产生大量的高温废烟气。这些废烟气具有热能高、污染环境等特点。烟气余热回收,就是利用换热器从排放的高温废烟气中提取热能,用以产生热风、热水或蒸汽,从而实现热能的回收利用、达到节能减排的目的。

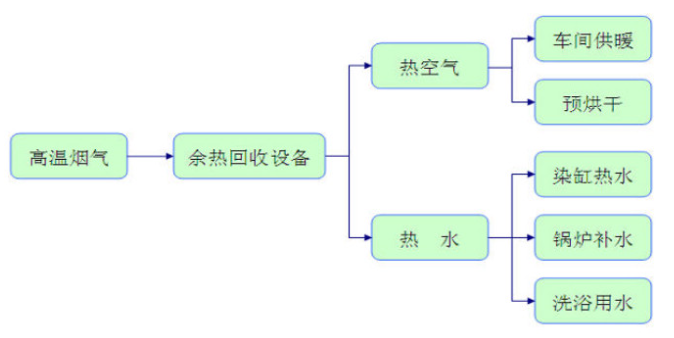

  烟气余热回收系统,采用“气-气”(或“气-液”)换热方式从高温废烟气中提取热量,产生新热空气(或热水)用于生产或供暖(或用于锅炉补水、生产工序、生活用洗浴热水等)。核心设备为热管式换热器,针对诸多废烟气中含有冷凝油污及颗粒物的情况,余热回收设备内部换热管采用可拆卸式设计。当换热管(翅片)上积聚油污和粉尘时,可方便拆卸清洗,以确保换热器换热效率持续稳定,并减小排气阻力。

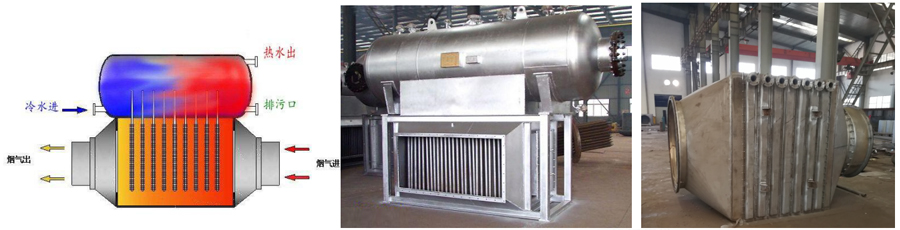

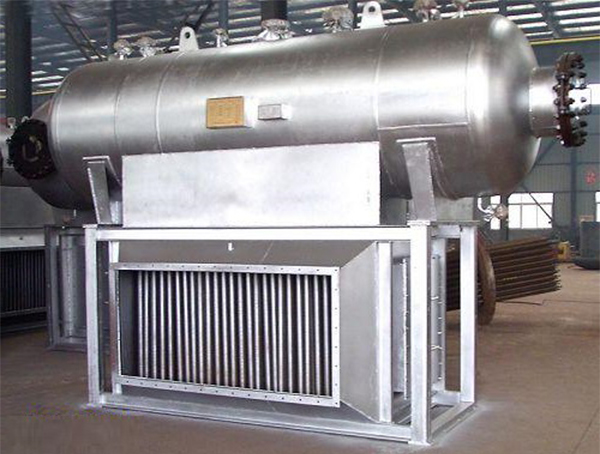

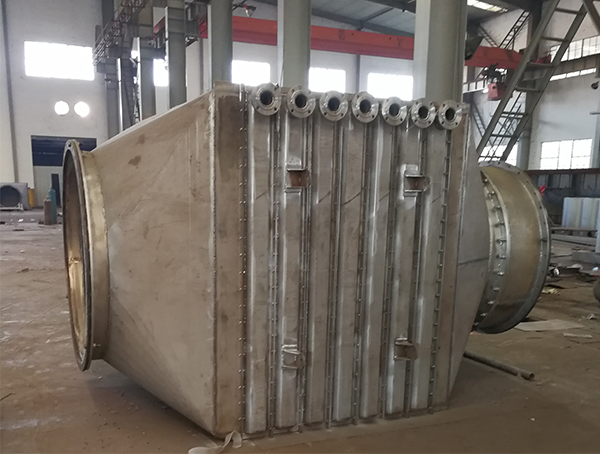

产品图片



工作原理

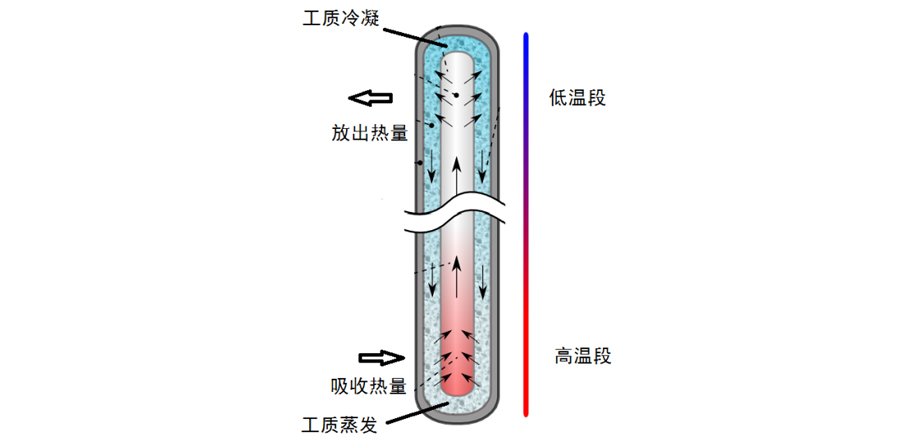

  典型的热管由管壳、吸液芯和端盖组成,将管内抽成1.3×(10-1~10-4)Pa的负压后充以适量的工作液体,使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。管的一端为蒸发段(加热段),另一端为冷凝段(冷却段),根据应用需要在两段中间可布置绝热段。当热管的一端受热时,毛纫芯中的液体蒸发汽化,蒸汽在微小的压差下流向另一端放出热量凝结成液体,液体再沿多孔材料靠毛细力的作用流回蒸发段。如此循环不己,热量由热管的一端传至另—端。热管在实现这一热量转移的过程中,包含了以下六个相互关联的主要过程:

  ● 热量从热源通过热管管壁和充满工作液体的吸液芯传递到(液-汽)分界面;

  ● 液体在蒸发段内的(液-汽)分界面上蒸发;

  ● 蒸汽腔内的蒸汽从蒸发段流到冷凝段;

  ● 蒸汽在冷凝段内的汽-液分界面上凝结;

  ● 热量从(汽-液)分界面通过吸液芯、液体和管壁传给冷源;

  ● 在吸液芯内由于毛细作用使冷凝后的工作液体回流到蒸发段。

  简言之,加热热管的蒸发段,管芯内的工作液体受热蒸发或沸腾,吸收外部热源热量,产生汽化潜热,由液体变为蒸汽,产生的蒸汽在管内一定压差的作用下,流到冷凝段,蒸汽遇冷壁面及外部冷源,凝结成液体,同时放出汽化潜热,并带走热量,该热量为工作液体的蒸发潜热,蒸汽从中间通道流向热管的冷凝段,凝结成液体,同时放出潜热,并通过管壁传给外部冷源,从而将热量从加热段传到散热段,而冷凝液靠吸液芯 (或重力作用,靠重力回流而不具有多孔体管芯的热管被称为热虹吸管;热虹吸管结构简单,工程上广泛应用;多孔体管芯则是靠毛细力的作用)回流到蒸发段再次蒸发。如此往复,实现对外部冷热两种介质的热量传递与交换。




应用范围


  主要应用于工业窑炉、烘干线、定型机、涂布机等余热回收利用。


产品特点


  ● 热管换热器的结构有别于其他形式的换热器。热管换热器具有一些显著特点:传热效率高,结构紧凑,换热流体阻力损失小,外形变化灵活,环境适应性强;

  ● 热管换热器可以通过换热器的中隔板使冷热流体完全分开,在运行过程中单根热管因为磨损、腐蚀、超温等原因发生破坏时基本不影响换热器运行。热管换热器用于易燃、易爆、腐蚀性强的流体换热场合具有很高的可靠性;

  ● 热管换热器的冷、热流体完全分开流动,可以比较容易的实现冷、热流体的逆流换热。冷热流体均在管外流动,由于管外流动的换热系数远高于管内流动的换热系数,用于品位较低的热能回收场合非常经济;

  ● 对于含尘量较高的流体,热管换热器可以通过结构的变化、扩展受热面等形式解决换热器的磨损和堵灰问题;

  ● 热管换热器用于带有腐蚀性的烟气余热回收时,可以通过调整蒸发段、冷凝段的传热面积来调整热管管壁温度,使热管尽可能避开较大的腐蚀区域;


核心优势


制造能力


  本公司拥有标准化的生产车间,拥有多台钣金设备、焊接设备、金加工设备及吊装设备,拥有自主检测设备、手段完善。


服务流程


1. 售前服务

本公司有专业的工程师负责免费的售前技术服务,包括: 设备选型、安装、使用、维护保养等技术咨询,提供产品及系统设计方案。

2. 售中服务

在合同原则下,我们将会根据用户的使用情况,对产品做进一步的优化设计,确保用户安装使用方便。 当产品安装完毕后,如需协助调试,我们将会派员到现场服务。

3. 售后服务

7*24小时的运维服务。产品保修期内,在满足使用条件并正确操作情况下,我们免费维修 。对所销售产品提供终生的维修服务。


合作客户



相关文章


版权所有:http://www.nernda.com  转载请注明出处

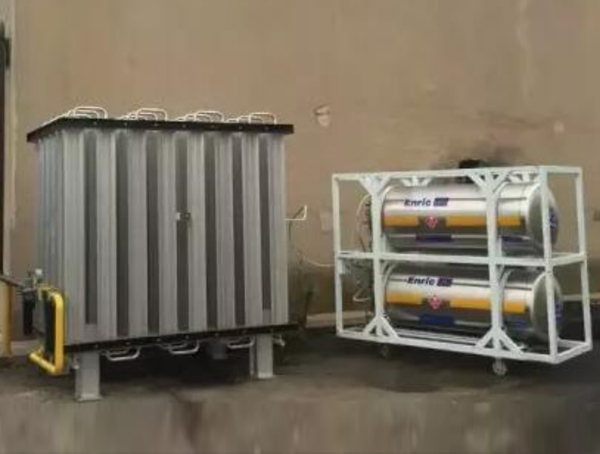

上一篇:LNG供气系统
